ソニー、業界最高輝度※1でスリム、コンパクトな医療用27型液晶モニターを発売 -内視鏡・手術顕微鏡との組み合わせや、手術室向けモニターとして提案-

2014.10.01

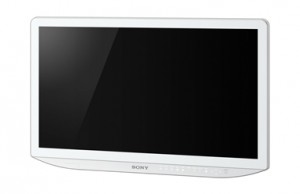

医療用 27 型液晶モニター「LMD-2765MD」
A.I.M.E.機能
(カラーレベル0、ストラクチャーレベル0)
A.I.M.E.機能
(カラーレベル5、ストラクチャーレベル2)
 ソニー(株)は、1,000cd/m2の業界最高輝度パネルを搭載し、奥行き約58mmのスリムでコンパクトなデザインを実現した、医療用27型液晶モニター「LMD-2765MD」(アナログ/デジタル信号対応)、「LMD-2760MD」(デジタル信号対応)を発売する。同社は同機器を、内視鏡や手術顕微鏡を用いた手術現場において、医師や助手が手術映像などを確認するためのモニターとして提案している。
 同機器は、1,000cd/m2の高輝度パネルを搭載し、1000:1の高コントラストを実現。また、液晶画面と画面保護パネル間の空気層を樹脂で充填した、同社独自の「オプティコントラストパネル」構造を採用した。これにより空気層が無くなるため、画面に当たる光の反射と拡散が低減され、光の乱反射による画像のゆがみやコントラスト感の低下を防ぎ、鮮明で視認性の高い映像を再現する。医療現場で一般的な照明の明るい手術室で使用する場合でも、光の干渉に左右されにくい安定したクリアな映像でモニターを見る医師や助手をサポート。加えて、内視鏡や手術顕微鏡などからの映像の輪郭や色を強調できる、同社の独自技術A.I.M.E.TM(Advanced Image Multiple Enhancer)も搭載している。
 筐体は、奥行き約58㎜のスリムなデザインを採用。また、ベゼル(画面枠の部分)の幅を可能な限り狭くすることで27型という医療用モニターとしては大きな液晶サイズを実現しながらも、全体のサイズはコンパクトにまとめている。このスリムでコンパクトなデザインにより、内視鏡カートへの設置や、さまざまなタイプの手術現場への設置に適応している。また、衛生面への配慮・安全性・設置性の良さも追求しており、例えば、画面部とベゼル部がフルフラットなデザインの採用で、埃などが溜りにくく衛生的な使用を可能としている。
 操作面では、様々な操作ボタンを、見やすく操作しやすいモニター前面下部に配置。また、各操作ボタンに発光機能を持たせ、次の操作で有効となるボタンを点灯させることで使用者が迷わないようにナビゲーションをする。
 近年、医療機器の高画質化に伴い、高精細かつ精度の高いモニターへのニーズも高まっている。

※1 外科手術用および内視鏡向けモニターとして。広報発表時点同社調べ

主な特長
●1.27型の大画面で、高輝度・高精細な映像を実現
 医療モニターとしては大きな27型サイズで、1,000cd/m2の高輝度パネルを搭載。1000:1の高コントラストも実現。
 また、液晶画面と画面保護パネル間の空気層を樹脂で充填したソニー独自の「オプティコントラストパネル」構造を採用。空気層をなくすことで画面に当たる光の反射と拡散が低減されるため、光の乱反射による画像のゆがみやコントラスト感の低下を防ぎ、鮮明で視認性の高い映像を再現している。
 また、この構造により使用環境によって稀に発生する結露を防止。
 さらに、内視鏡や手術顕微鏡などからの映像の輪郭や色をユーザーの好みに応じて調整できる、同社独自技術A.I.M.E.TM(Advanced Image Multiple Enhancer)も搭載。

●2.スリム・コンパクトな筐体デザイン
 奥行き約58㎜の筐体を実現。また、ベゼル(画面枠の部分)の幅を極限まで狭くすることで27型という医療用モニターとしては大きな液晶サイズを実現しながらも、全体のサイズはコンパクトにまとめています。スペースの限られた手術室や内視鏡室などにおいても設置しやすい筐体となっている。
 またモニター表面は完全なフラットになっており、デザイン性の向上と共に清掃時の拭き取りも容易になる。

●3.操作ボタンの発光によるナビゲーション機能を搭載
 コントロールパネルを前面下部に集約。また、ボタンの発光(点灯)・発光(点灯)色により次にどのボタンを押せばよいかをナビゲートする機能を搭載することで、操作性に優れたユーザーインターフェースを実現。

●4.医療モニターならではの様々な画面表示機能を搭載
 2つの映像を同時に表示する2画面表示機能や、表示している映像を反転(鏡像)や180度回転させる機能など、医療現場で必要な機能を搭載している。

●5.多彩な入力信号に対応
 LMD-2760MDはSDI(3G/HD/SD対応)とDVI-Dのデジタル入力に標準対応、LMD-2765MDはデジタル入力に加えコンポジットビデオ、Y/Cビデオ、アナログRGB、コンポーネント入力に標準対応しており、医療現場に設置された幅広い機器との接続が可能となる。

●6.医療用安全規格に対応
IEC 60601-1のほか、アメリカ、カナダ、ヨーロッパの医療用安全規格を取得したモニター。

主な仕様
LMD-2765MD

画像
パネル:a-Si TFTアクティブマトリクス
画像サイズ:27型
表示エリア(H×V):597.9×336.3mm
アスペクト比:16:9
解像度(H×V):1920×1080 pixels (Full HD)
視野角(パネル仕様):89°/89°/89°/89° (上/下/左/右、コントラスト>10:1)
有効画素数:99.99%

入力
コンポジット入力(NTSC/PAL):BNC×1、1 Vp-p ± 3 dB 負同期
Y/C入力:Mini-DIN 4-pin (×1)Y: 1 Vp-p ± 3 dB 負同期
C: 0.286 Vp-p ± 3 dB(NTSC バースト信号レベル)
0.3 Vp-p ± 3 dB(PAL バースト信号レベル)
HD15入力:D-sub 15 ピン(×1)R/G/B:0.7 Vp-p、正極性
(Sync On Green 0.3 Vp-p 負同期)
RGB入力:HD15入力で対応 (D-sub 15ピン)0.7 Vp-p (75Ω) (Sync On Green,0.3 Vp-p sync)
コンポーネント入力:HD15入力で対応 (D-sub 15ピン)
Y: 1.0 Vp-p (75Ω) (0.3Vp-p sync含む)
Pb: 0.7 Vp-p (75Ω) Pr: 0.7 Vp-p (75Ω)
外部同期信号入力:HD15入力で対応 (D-sub 15ピン) 同期信号:0.3 Vp-p – 4.0 Vp-p(極性自由、水平/垂直分離同期信号) プラグアンドプレイ機能:DDC2B対応
SDI入力:BNC型 (×2 ) 3G/HD/SD-SDI対応
DVI-D入力:DVI-D 端子(×2) TMDS シングルリンク
シリアルリモート入力:D-sub 9 ピン(RS-232C)(×1)、RJ-45 モジュラーコネクター(ETHERNET)(×1)
DC IN 端子:(×1), 24V DC

出力
SDI出力:BNC 型(×1) アクティブスルー
DVI出力:DVI-D 端子(×1) アクティブスルー
DC 5V OUT:丸型ピン(凹)(×1)

一般
電源:LCD モニター DC IN: 24V (AC アダプターから供給)、6.25A
AC アダプター(AC-120MD) AC IN:100~240V 50/60Hz、2.5A-1A
消費電力;最大102W
外形寸法(幅×高さ×奥行):650×419×58 mm (本体)、650×474×302 mm (別売スタンド装着時)
質量:約8.5kg (ACアダプター含まず)
マウント:100×100 mm VESA
付属品:AC アダプター(AC-120MD)(1)、AC 電源コード(1)、ご使用になる前に(1)、CD-ROM(取扱説明書格納) (1)、セールス会社窓口のしおり(1)、保証書(1)

LMD-2760MD

画像
パネル:a-Si TFTアクティブマトリクス
画像サイズ:27型
表示エリア(H×V):597.9×336.3mm
アスペクト比:16:9
解像度(H×V):1920×1080 pixels (Full HD)
視野角(パネル仕様):89°/89°/89°/89° (上/下/左/右、コントラスト>10:1)
有効画素数:99.99%

入力
SDI入力:BNC型 (×2 ) 3G/HD/SD-SDI対応
DVI-D入力:DVI-D 端子(×2) TMDS シングルリンク
シリアルリモート入力:D-sub 9 ピン(RS-232C)(×1)、RJ-45 モジュラーコネクター(ETHERNET)(×1)
DC IN 端子:(×1), 24V DC

出力
SDI出力:BNC 型(×1) アクティブスルー
DVI出力:DVI-D 端子(×1) アクティブスルー
DC 5V OUT:丸型ピン(凹)(×1)

一般
電源:LCD モニター DC IN: 24V (AC アダプターから供給)、6.25A
AC アダプター(AC-120MD) AC IN:100~240V 50/60Hz、2.5A-1A
消費電力;最大102W
外形寸法(幅×高さ×奥行):650×419×58 mm (本体)、650×474×302 mm (別売スタンド装着時)
質量:約8.5kg (ACアダプター含まず)
マウント:100×100 mm VESA
付属品:AC アダプター(AC-120MD)(1)、AC 電源コード(1)、ご使用になる前に(1)、CD-ROM(取扱説明書格納) (1)、セールス会社窓口のしおり(1)、保証書(1)

市場推定価格: LMD-2765MD 920,000円前後(税抜き)
    LMD-2760MD 880,000円前後(税抜き)

●お問い合わせ先
ソニービジネスソリューション(株)
業務用商品相談窓口
URL:http://www.sony.jp/medical/
TEL:0120-788-333
